Датчик положения распределительного вала (CMP): как проверить мультиметром

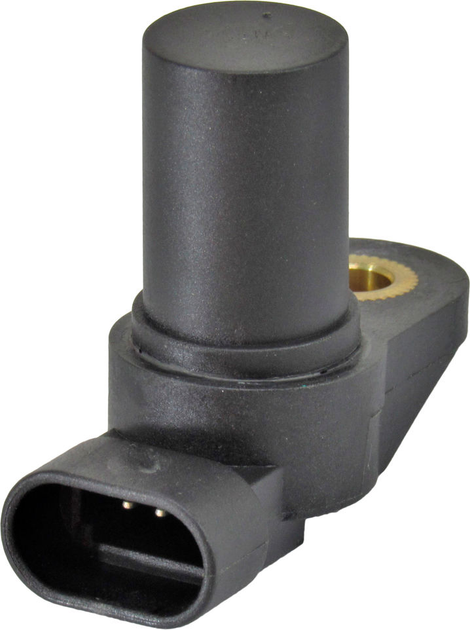

Современные двигатели оснащены множеством электронных датчиков, обеспечивающих точную работу всех систем. Один из важнейших — датчик положения распределительного вала (CMP, Camshaft Position Sensor). Он передаёт в электронный блок управления (ЭБУ) информацию о положении распредвала, чтобы синхронизировать подачу топлива и искрообразование.

Когда этот элемент выходит из строя, двигатель начинает работать нестабильно: появляются провалы, затруднённый запуск, снижение мощности и загорается лампа Check Engine. В большинстве случаев проверить исправность можно самостоятельно — с помощью обычного мультиметра.

Как работает датчик распредвала

CMP фиксирует момент, когда кулачки распределительного вала занимают определённое положение, и передаёт эту информацию в ЭБУ. Блок, в свою очередь, сопоставляет сигналы от датчиков коленвала и распредвала, чтобы точно рассчитать момент зажигания и впрыска топлива.

Существует два типа таких датчиков: индуктивные и на эффекте Холла. Индуктивный создаёт переменное напряжение при прохождении металлического зубца мимо сердечника. Датчик Холла, наоборот, вырабатывает цифровой импульс при изменении магнитного поля. В обоих случаях неисправность приводит к нарушению синхронизации двигателя.

Признаки неисправности

Двигатель с неисправным датчиком может запускаться с трудом или не заводиться вовсе. Нередко наблюдаются нестабильные обороты, провалы при ускорении, падение мощности и рост расхода топлива. Кроме того, на панели приборов появляется предупреждение о неисправности двигателя, а при считывании ошибок можно увидеть коды P0340, P0341 или P0342.

Иногда проблема заключается не в самом датчике, а в плохом контакте, повреждении проводки или загрязнении разъёма.

Проверка датчика мультиметром

Перед началом диагностики нужно выключить зажигание и отсоединить разъём от датчика. Далее порядок действий зависит от его типа.

Если установлен индуктивный датчик, мультиметр переводят в режим измерения сопротивления. Нормальное значение катушки находится примерно в диапазоне 500–1500 Ом. При «обрыве» или нулевом показателе датчик неисправен. Затем прибор переключают на измерение переменного напряжения и во время прокручивания двигателя стартером проверяют, выдаёт ли датчик сигнал (обычно 0,2–2 В).

Для датчика Холла проверяют наличие питания — при включённом зажигании на одном из контактов должно быть 5 или 12 В. После этого измеряют выходное напряжение на сигнальном проводе при прокручивании двигателя. В исправном состоянии сигнал меняется от 0 до 5 В. Если напряжение постоянно или отсутствует, датчик подлежит замене.

После проверки важно убедиться, что разъём чистый, а контакты не окислены — часто именно из-за плохого соединения ЭБУ «теряет» сигнал.

Полезные советы

Перед диагностикой стоит уточнить по схеме вашего автомобиля, какие именно контакты отвечают за питание и сигнал, так как расположение может отличаться. При наличии осциллографа можно получить более точную картину, ведь форма импульсов лучше отражает состояние датчика.

Если неисправность подтверждена, замену стоит выполнять только на качественный или оригинальный элемент — дешёвые аналоги часто работают с помехами. Правильнім решение будет подобрать запчасть по вин-коду. После установки нового датчика необходимо очистить ошибки в памяти ЭБУ и провести пробный запуск.

Проверка датчика положения распределительного вала мультиметром — простая, но эффективная процедура. Она позволяет быстро определить источник неполадок, восстановить нормальную работу двигателя и избежать ненужных затрат на ремонт.
